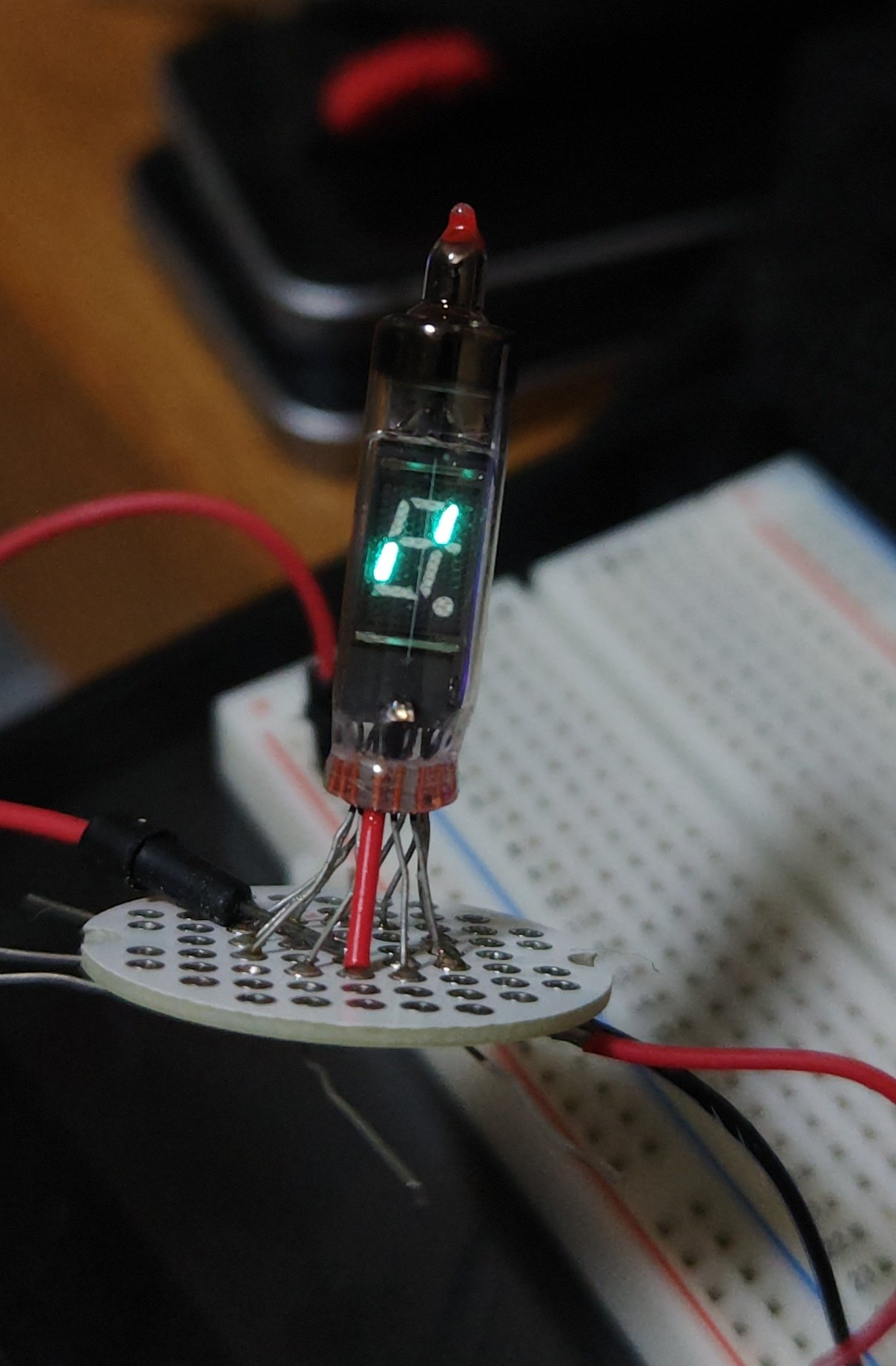

しばらく放置してたVFDを光らせた 高い電圧が必要だと思ってて放置してた 実際は12Vだけで動作した

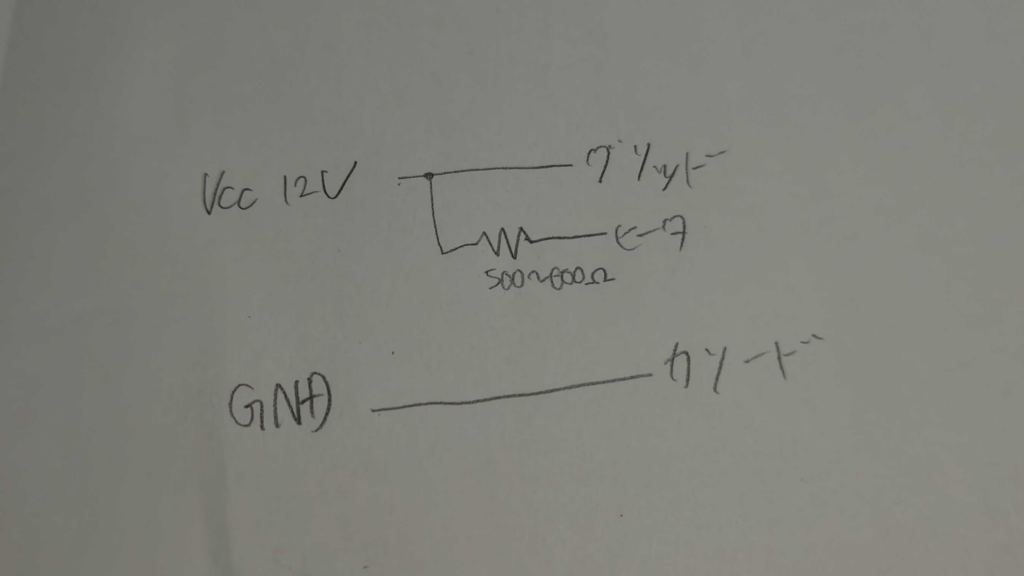

こんな感じで配線
抵抗は今回2.2kΩと750Ωを並列して559Ωを作った だいたい20mAを流すといいらしい
7セグに対応するプレートにはVccの12Vをそのまま繋げば光る
思ったより手軽に動いたしかわいいので力作には使っていこうと思う
あと、ジャンパ線で12Vを印加して光らせて遊んでたら間違ってショートさせてしまってニキシー管のような美しいオレンジを最後に光ることを辞めてしまった
反省 そういうバカなことをするときはGNDをちゃんと保護しよう
